ADP-201箱变管理测控装置
浏览次数: 1429 日期:2018-08-06
  • 产品说明

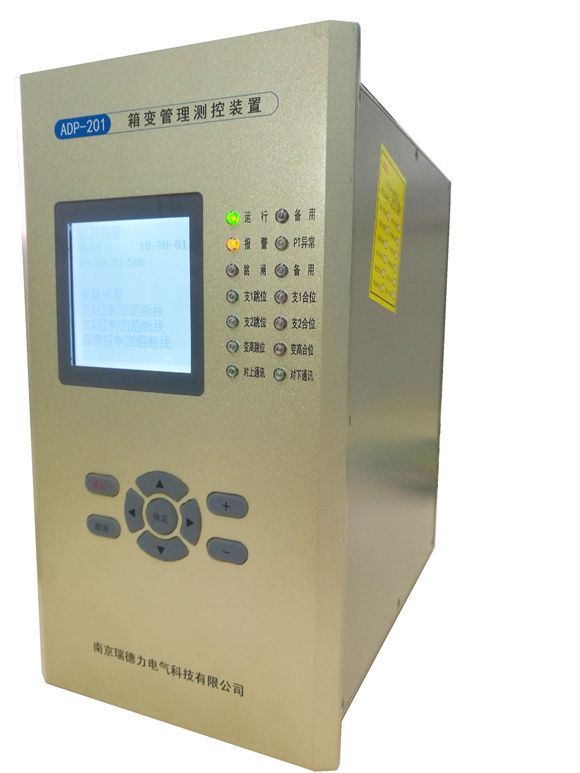

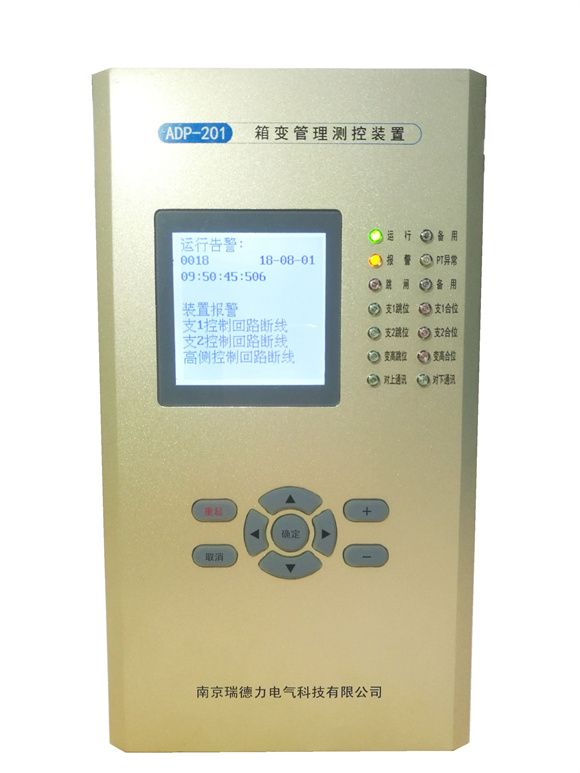

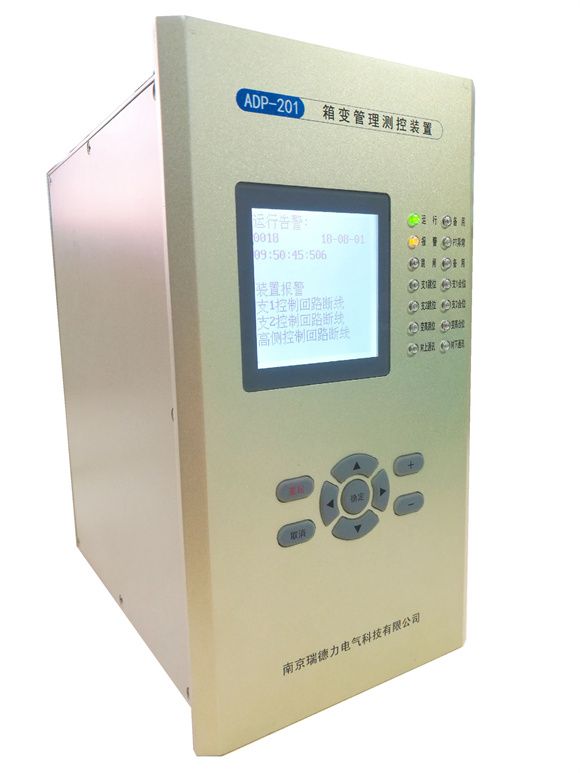

ADP-201箱变管理测控装置

产品概述

光伏箱变管理测控装置用于光伏电站,对光伏组件阵列、汇流箱、逆变器、交直流配电柜及太阳跟踪控制系统等设备进行实时监控与控制,将相关信息通过自愈光纤环网上送到光伏监控系统。光伏箱变管理测控装置是光伏电站检测和控制的核心设备,对光伏电站的可靠运行有着重要影响。

ADP-201箱变管理测控装置主要针对35kV10kV光伏箱变提供保护、测控及管理功能。就地采集箱变的电压、电流、非电量开入和位置开入,采集箱变的温湿度状态,支持对箱变开关进行遥控、支持非电量跳闸,支持通过串口通讯收集逆变器、智能汇流箱、直流柜、交流柜等终端的状态信息,支持通过光纤自愈以太环网将上述信息传送至升压站综自系统或箱变监控系统。



功能介绍

1、 测量量

交流量:

支持至多9路电压、9路电流的采集,计算相电压、线电压、频率、有功功率、无功功率、功率因数及电度量;

直流量:

支持3路直流采集,PT100420mA,可采集箱变的温度及柜内温湿度。

2、 遥信量

29路开入量,用于采集各个开关的位置及状态、非电量状态(瓦斯继电器等)、以及逆变器或箱变的其它电气信号。

3、 遥控

至多8路继电器输出,用于远方控制各侧开关。

4、 通讯

8RS-485串口,隔离,适合远距离传输(1200m),可接逆变器、智能汇流箱等各类设备;支持Modbus RTUIEC60870-5-101/103CDT协议;

2100M SC以太网光口,可组成自愈光纤环网,接光伏监控系统;支持IEC60870-5-104/103IEC61850协议;

4100M以太网电口,可接入高清摄像头等设备;

21000M SFP以太网光口,可组成自愈光纤环网,上送摄像头监控信息。

5、 保护功能

每个分支各有带复压闭锁的三段式过流保护、低电压保护、过电压保护、欠频率保护、过频率保护,8路独立的非电量保护(跳闸、报警可选)。
