ADP-306-A1母线电弧光保护装置
浏览次数: 1570 日期:2018-08-06
  • 产品说明

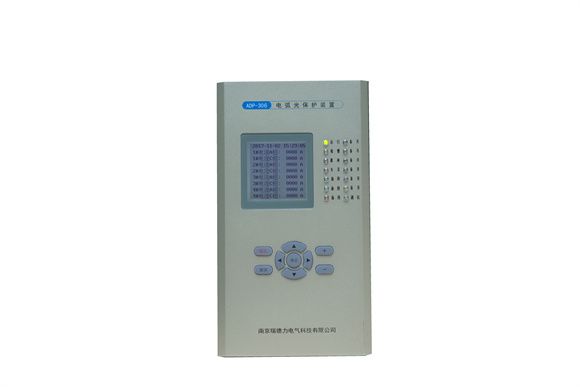

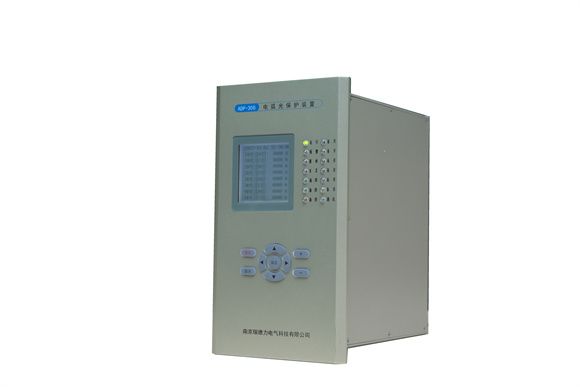

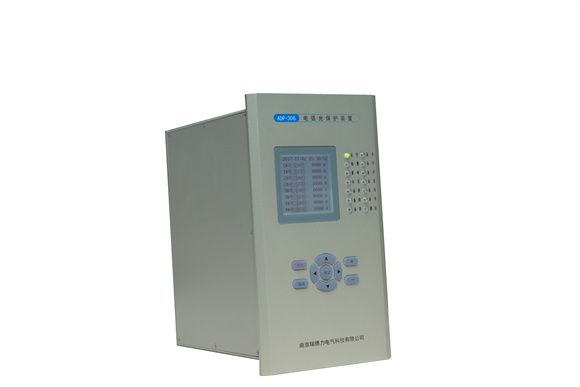

ADP-306-A1母线电弧光保护装置


产品概述

ADP-306-A1电弧光保护装置用于保护35kV及以下电压等级的母线故障。单个装置最多可接入28路弧光探头,支持多个装置级连以扩充弧光探头的接入数目。可以组屏安装,也可开关柜安装。


技术特点

◆故障切除快

精心设计的快速跳闸回路,配合短数据窗电流值算法,使弧光保护的总动作时间小于5ms;弧光故障的总切除时间可以控制在75ms以内;典型的故障切除总时间为5 ms (弧光保护装置) + 60 ms (CB) = 65 ms

◆设计可靠

采用弧光和电流双判据,可靠性更高;弧光通道和电流通道的自检功能有助于提前发现问题,避免问题扩大。

自适应弧光探头的环境光强,巡检照射的强光不致误动。

跳闸接点动作快、无极性、绝缘耐压高,现场使用方便。

弧光探头和装置之间采用专用光纤连接,用光传输信号,光电转换在装置内部完成,抗电磁干扰能力强。

整体面板、全封闭机箱,强弱电严格分开,软件设计上也采取诸多抗干扰措施,装置的抗干扰能力大大提高,满足标准中的电磁兼容要求。

◆功能完备

弧光探头名称自定义,弧光保护跳闸时能准确显示关联探头的名称、指示弧光故障点。

配有断路器失灵保护,在断路器拒动时跳上一级断路器;失灵保护同时检测位置信号和电流信号,确保不误动、不拒动。

支持RS-485通讯或以太网通讯,支持Modbus规约或103规约;可选配IEC61850规约。



功能介绍

◆ 12路电流通道,至多可接入4个电源的电流。

◆ 28路弧光探头通道,支持级连扩展。

◆ 4路快速出口,用于弧光保护跳电源出口;4路普通出口,可作为失灵保护出口或信号出口;3路信号出口(闭锁、报警、跳闸)。

◆ 9路强电开入。

◆ 弧光保护采用电流和弧光双判据,可靠性高。

◆ 弧光保护的总动作时间小于5ms

◆ 支持失灵保护,同时检测位置信号和电流信号,可靠性高。

◆ 支持电流通道自检与弧光通道自检。

◆ 2RS-485通讯,1路以太网通讯。
