ADP-100系列数字式综合保护测控装置
浏览次数: 1883 日期:2018-08-06
  • 产品说明

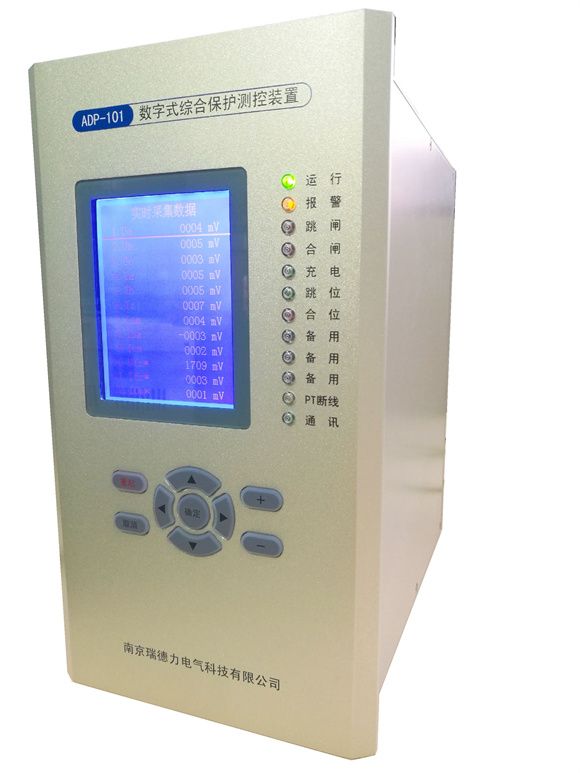

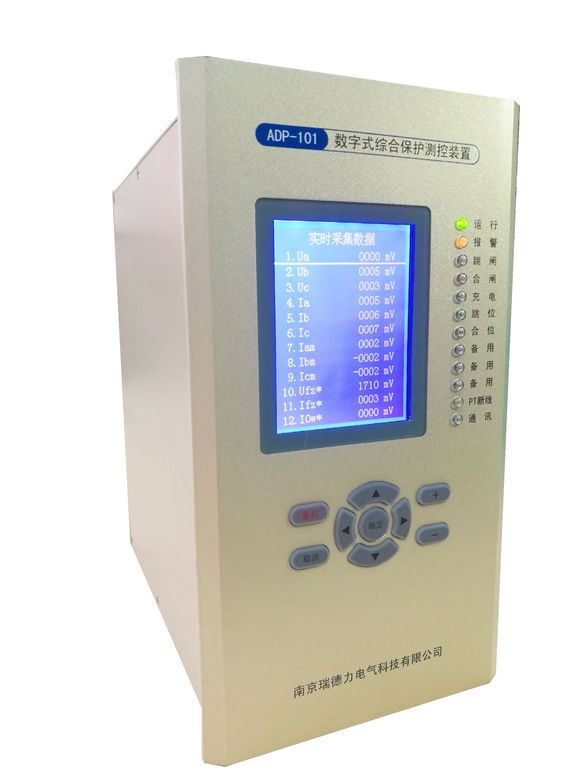

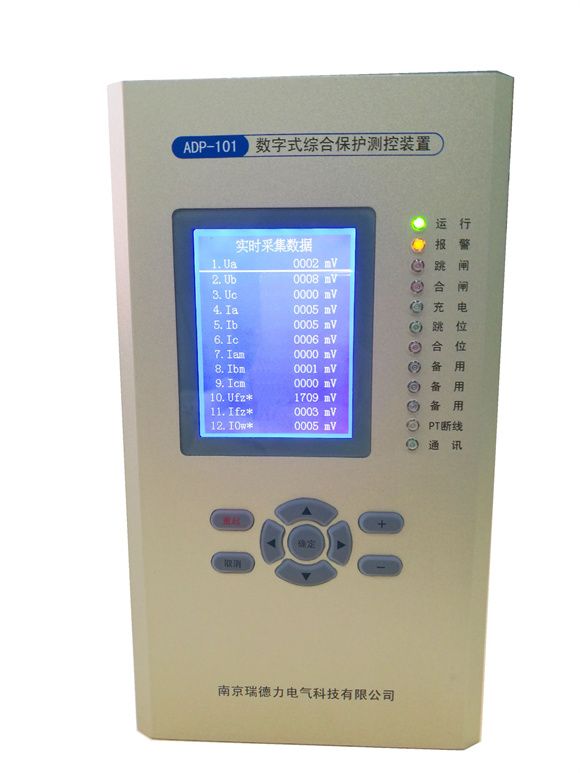

ADP-100系列数字式综合保护测控装置


产品概述

ADP-100系列数字式综合保护测控装置适用于110kV及以下电压等级的变电站、开闭站、发电厂厂用电、配电所,能用于直接接地、不接地、经电阻或经消弧线圈接地的电网系统。


系列产品

系列

装置型号

装置名称

适用范围

ADP-101


ADP-101-L1

线路保护测控装置

110kV及以下电压等级的进线、出线

ADP-101-T1

站用变/接地变保护测控装置

中小容量(2MVA以下)的站用变、厂用变、接地变

ADP-101-C1

电容器保护测控装置

各种接线方式、中大型容量的电容器组,配有不平衡保护

ADP-101-M1

电动机保护测控装置

各种电压等级、中小容量的电动机,也能够作为大型电动机的后备保护

ADP-101-Z1

备自投及分段保护测控装置

各种电压等级、各种主接线方式的进线互投、变压器互投和分段自投,同时提供分段保护

ADP-101-P1

PT保护测控装置

各种电压等级的母线PT,提供两段母线电压(8路)的监视、测控和并列功能

ADP-101-P2

PT保护测控及备自投装置

各种电压等级的母线PT,提供两段母线电压(4路)的监视、测控和并列功能;以及进线自投与分段自投功能

ADP-101-G1

通用多功能保护测控装置

35kV及以下电压等级的各种进线、出线、分段、站用变、厂用变、电容器组

ADP-101-B1

变压器后备保护测控装置

110kV及以下电压等级的两卷或三卷大型变压器,作为高、中、低各侧的后备保护,和差动保护配合使用

ADP-102

ADP-102-T2

变压器差动保护测控装置

110kV及以下电压等级的两卷或三卷大型变压器,提供4组电流差动保护;还集成了独立的非电量保护,满足可靠性、动作功率及动作电压等要求

ADP-102-M2

电动机差动保护测控装置

各种电压等级、大容量(2000kW以上)的电动机,以差动保护作为主保护

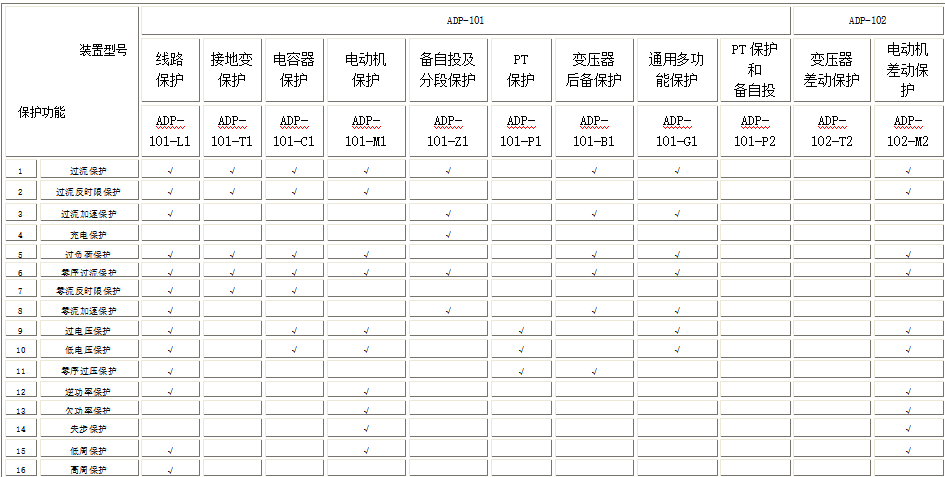

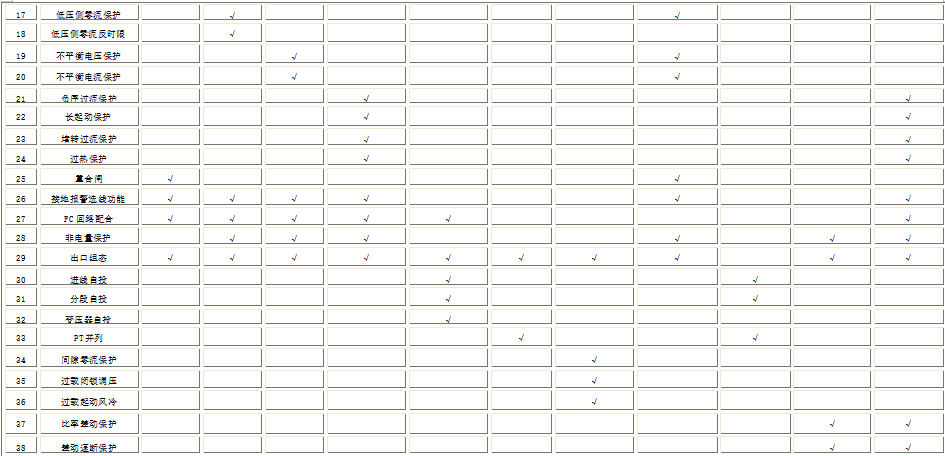

功能配置
